DSP基础(2)—CCS4下XDS100仿真
admin 于 2014年01月20日 发表在 数字信号处理

上一篇《Win7(x64)下CCS4—程序编译》我们主要认识了如何编译程序出,最终生成可执行文件*.out,下来我们将利用XDS100进行程序仿真。

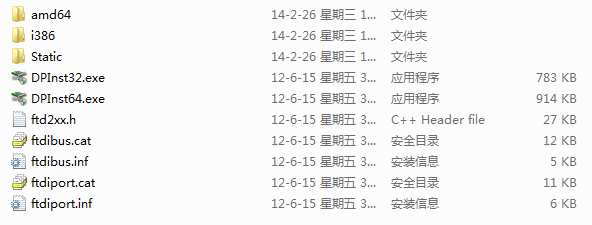

1. XDS驱动点击下载附件解压后,双击安装对应版本的程序;

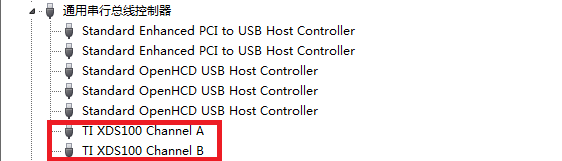

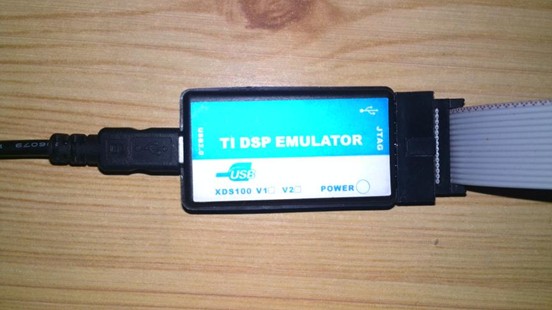

2. 连接XDS100与电脑USB接口,通过“硬件管理器”查看是否驱动成功,如图,则说明安装成功;

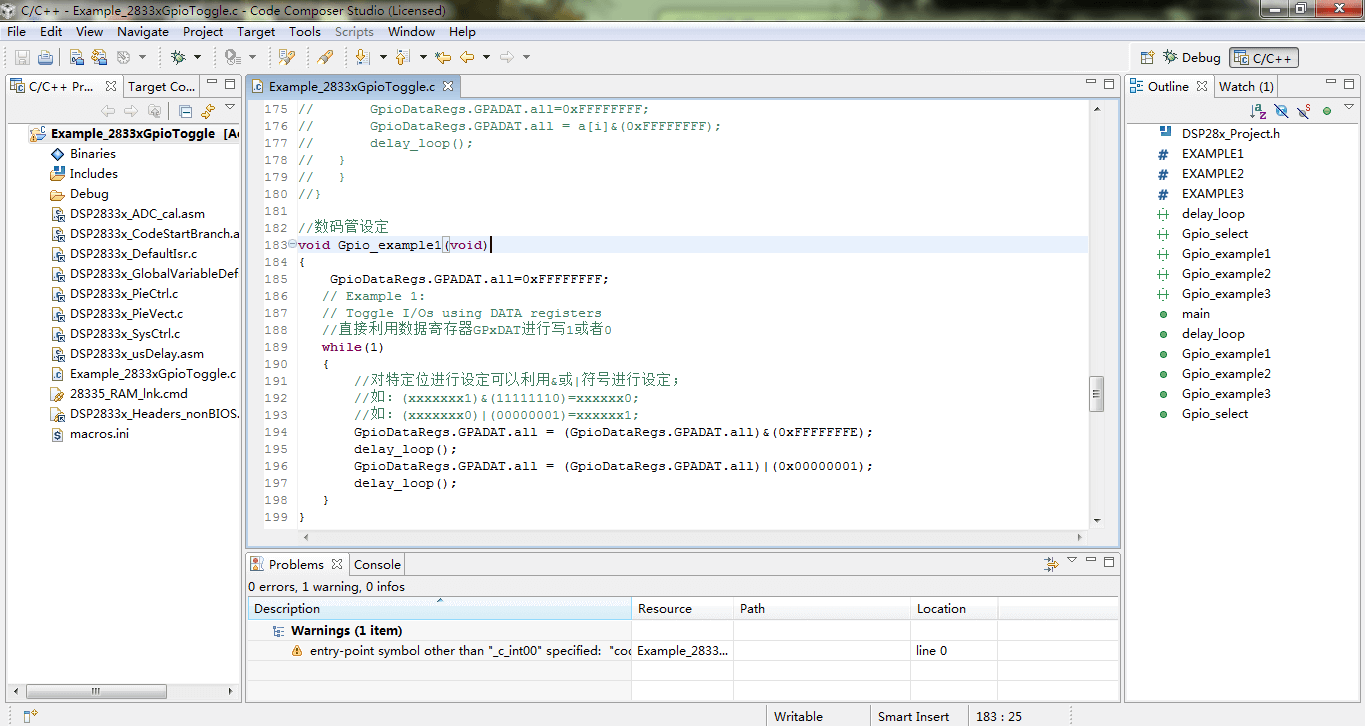

3. 打开之前添加的CCS4工程文件,并重新编译,如下图:

4. 调试程序,选择”Target” -> “Launch TI Debugger ”,显示如下(说明:此界面无法说明XDS100安装正确,只能说明程序通过了编译)

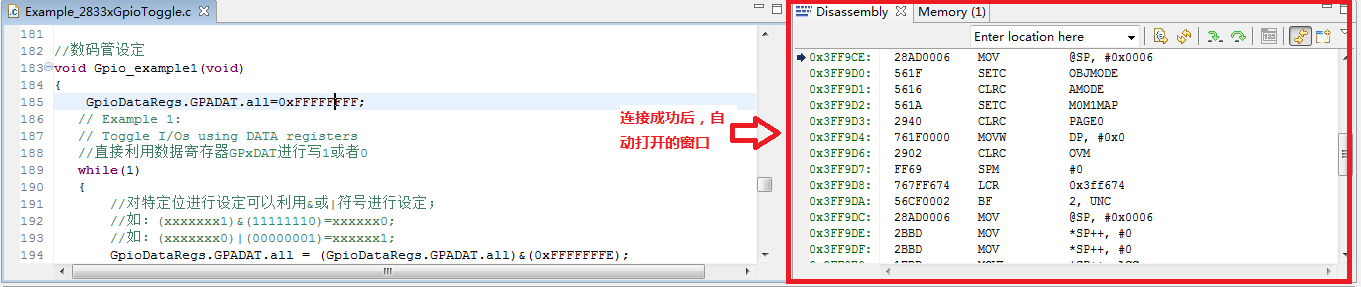

5. 连接XDS100仿真器,单击按钮,等待一会,显示如下,则表示连接成功,此时才可说明仿真器安装成功

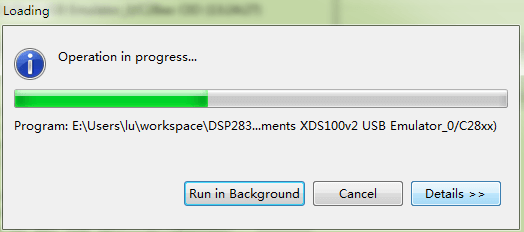

6. 加载程序,Target -> Load Program 选择编译生成的.out文件;如果,选择了“copy工程”选项,则一般路径为:C:\Users\*\Documents\workspace\Example_2833xGpioToggle\Debug  否则: C:\Users\*\Documents\workspace\DSP2833x_examples_ccsv4\gpio_toggle\Debug

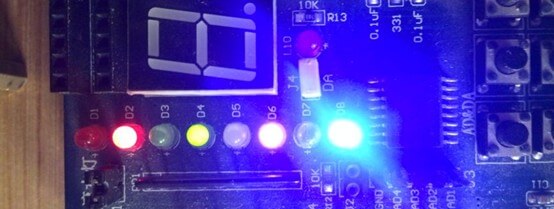

7. 单击“”按钮,进行仿真,效果如下:

下一篇《DSP基础(3)—CCS4下Flash下载》
