整流电路(1)-半波整流(单二极管)
admin 于 2014年02月06日 发表在 电路设计与调试

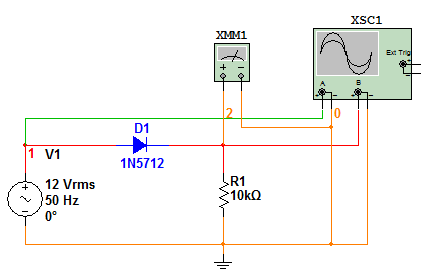

利用二极管的单向导通性(在交流电正半周时二极管导通,负半周时截至),原理图:

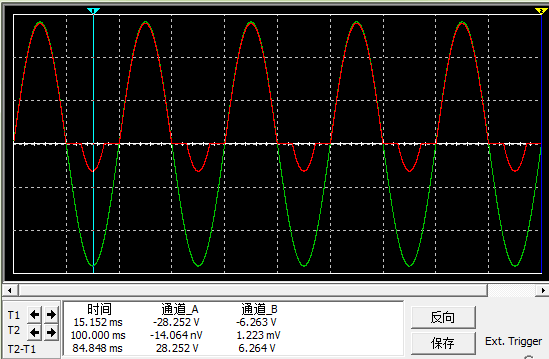

仿真图如下:
单二极管整流来说,电路整流的效果是令人不满意的,如上图来说,R1两端的电压,最终一般只达到0.45*V1;同时,由二极管的特性曲线:

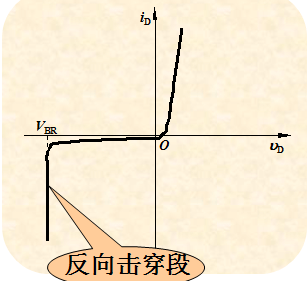

可以看出,二极管用于整流对输入电压有一定的限制,对于图中仿真使用的1N5712二极管来说,在增大输入电压为20V左右时,其图如下:
所以,对于利用二极管的整流电路来说,一定要注意输入电压幅值。
