DSP28xx作FFT波形变换(CCS4以上版本)
admin 于 2015年02月21日 发表在 数字信号处理
利用CCS4软件来创建FFT工程,实现DSP28335中的信号处理程序风仿真、下载等操作。
1. 创建工程

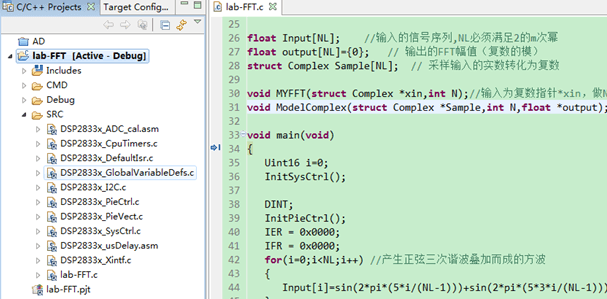

加载TI官方附带CCS工程例程,并修改主程序(见附录),如图所示:
2. 添加配置
添加 .ccxml 文件为 F283x CPU Cycle… 并单击 Build 功能,然后进行 Debug,如下:
4. 配置输出文件

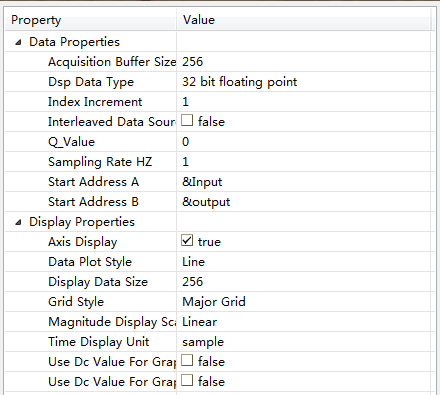

Tools ->Graph->Dual Time配置相应的输出文件,详细配置如下:
5. 运行仿真

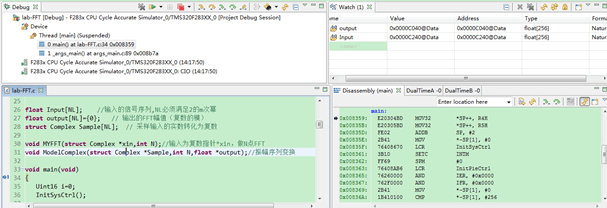

加载Load生成的.out文件,仿真输出波形如下图所示:
此时,通过给内部flash下载程序,开发板便可实现相应功能。

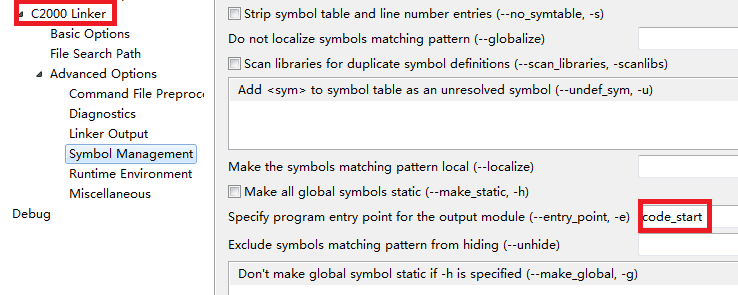

注:CCS3.3的程序在CCS4以上版本中编译,可能会出现未知错误,此时删除code_start便可,具体操作如下所示:
附工程代码:
#include "DSP2833x_Device.h" #include "DSP2833x_Examples.h" #include <math.h> #define pi 3.141593 //NL为合成信号点数,与N的值必须是一致的,即NL=N #define NL 256 //FFT点数 int N=NL; // 定义复数结构体 struct Complex { float real,imag; }; //定义复乘 struct Complex MUL(struct Complex a,struct Complex b) { struct Complex c; c.real=a.real*b.real-a.imag*b.imag; c.imag=a.real*b.imag+a.imag*b.real; return(c); } struct Complex Wn; //定义旋转因子 struct Complex Vn; //每一级第一个旋转因子虚部为0,实部为1 struct Complex T; //存放旋转因子与X(k+B)的乘积 float Input[NL]; //输入的信号序列,NL必须满足2的m次幂 float output[NL]= {0}; // 输出的FFT幅值(复数的模) struct Complex Sample[NL]; // 采样输入的实数转化为复数 //输入为复数指针*xin,做N点FFT void MYFFT(struct Complex *xin,int N); //振幅序列变换 void ModelComplex(struct Complex *Sample,int N,float *output); void main(void) { Uint16 i=0; InitSysCtrl(); DINT; InitPieCtrl(); IER = 0x0000; IFR = 0x0000; //1.产生正弦三次谐波叠加而成的方波 for(i=0; i<NL; i++) //产生正弦三次谐波叠加而成的方波 { Input[i]=sin(2*pi*(5*i/(NL-1)))+sin(2*pi*(5*3*i/(NL-1)))/3+sin(2*pi*(5*5*i/(NL-1)))/5; } //2.输入实数信号转换为复数 for(i=0; i<NL; i++) { Sample[i].real=Input[i]; //实序列值 Sample[i].imag=0; //虚序列0 } //3.计算FFT MYFFT(Sample,NL); //4.求模 ModelComplex(Sample,NL,output); while(1) {} } //输入为复数指针*xin,做N点FFT void MYFFT(struct Complex *xin,int N) { int L=0; // 级间运算层 int J=0; // 级内运算层 int K=0,KB=0; // 蝶形运算层 int M=1,Nn=0; // N=2^M float B=0; // 蝶形运算两输入数据间隔 //以下是为倒序新建的局部变量 int LH=0,J2=0,N1=0,I,K2=0; struct Complex T; //以下是倒序 LH=N/2; J2=LH; N1=N-2; for(I=1; I<=N1; I++) { if(I=K2) { J2-=K2; K2=K2/2;// K2=K2/2 } J2+=K2; } //计算出N的以2为底数的幂M Nn=N; while(Nn!=2) { M++; Nn=Nn/2; } //蝶形运算, 级间 for(L=1; L<=M; L++) //级间 { B=pow(2,(L-1)); Vn.real=1; Vn.imag=0; Wn.real=cos(pi/B); Wn.imag=-sin(pi/B); //级内 for(J=0; J<B; J++) { //蝶形因子运算 for(K=J; K<N; K+=2*B) { KB=K+B; T=MUL(xin[KB],Vn); //原址运算,计算结果存放在原来的数组中 xin[KB].real=xin[K].real-T.real; xin[KB].imag=xin[K].imag-T.imag; xin[K].real=xin[K].real+T.real; xin[K].imag=xin[K].imag+T.imag; } /* 旋转因子做复乘相当于指数相加,得到的结果, 和J*2^(M-L)是一样的,因为在蝶形因子运算 层中M与L都是不变的,唯一变x化的是级内的J 而且J是以1为步长的,如J*W等效于W+W+W...J个W相加 */ Vn=MUL(Wn,Vn); } } } // 取模。形参:*Sample指向需要取模的复数结构体;N为取模点数; *output存放取模后数值的数组 void ModelComplex(struct Complex *Sample,int N,float *output) { int i; for(i=0; i<N; i++) { //输出幅度,利用sqrt函数求解 output[i]=sqrt(Sample[i].real*Sample[i].real+Sample[i].imag*Sample[i].imag)*2/N; } }
