Allegro导出光绘时Undefined line width的作用
johncheapon 于 2015年03月23日 发表在 电路设计与调试
Allegro版本:16.6
CAM350:9.5
在用allegro导gerber的时候,碰到一个问题,就是在allegro中生成光绘后,用CAM350导入,无法显示板框,如图1所示。
图1板框无法显示(TOP层)

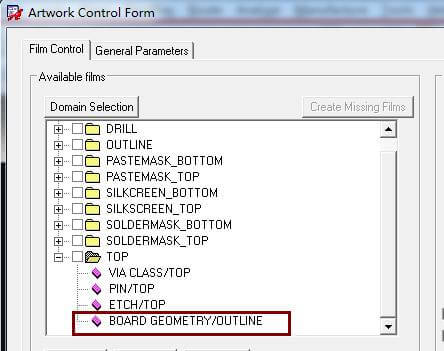

查了一下光绘的设置,我确实在TOP层添加了OUTLINE(如图2),但为什么就是不显示呢?
图2 Allegro的光绘输出设置对话框

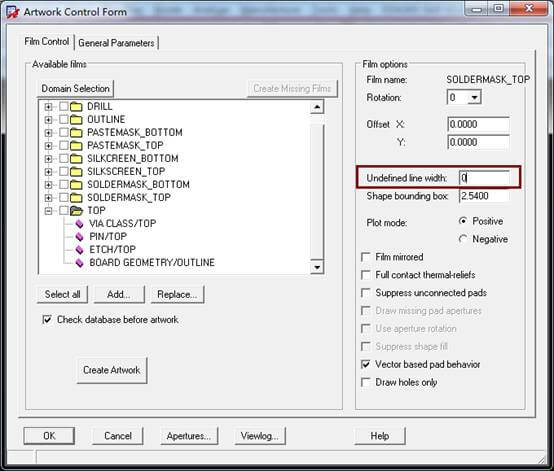

后来注意到了一个选项,就是右侧的undefined line width这个复选框,默认是0(如图3)。之前看教程时,没有注意到这个东东。
图3 Undefined line width选项(默认是0)

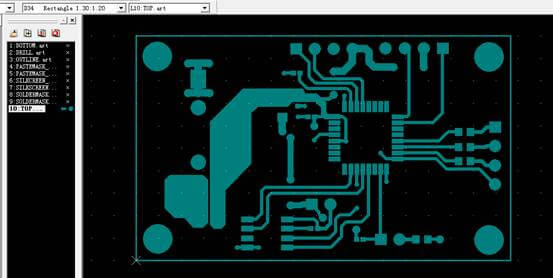

我试着将其改为了任意的一个非零值,比如0.2,然后重新按Create Artwork按钮重新生成光绘。最后在CAM350里面打开后,能见到板框了(如图4)。
图4 修改了Undefined line width重新生成的光绘(TOP层)
最后问题解决。虽然我觉得,对于制造而言,OUTLINE在很多层中的实际意义不大,但外框能够直观地反映板子的边界和大小,所以导光绘还是需要添加OUTLINE的。
有一个地方需要注意,Allegro每一层的Undefined Line width都是单独设置的,也就是说,要想让光绘每一层的OUTLINE都显示,每一层的Undefined Line width都需要设置成非零值哦。
