深入CC3200（2）—芯片内部结构分析
上一篇《深入CC3200（1）—芯片简介及学习方法》中，主要介绍CC3200的一些简单特性，如果就此直接进行内部资源介绍，在我看来，还有有点根基不稳，既然是深入理解，那就分析分析CC3200内部的结构吧。
打开docs目录下的CC3200-Programmers_Guide.pdf文档，这篇文档主要用来概述CC3200的一些资源以及编程时如何构建环境，对于CC3200芯片的更多细节需要查看SWAS032文档，文档中详细介绍了器件的特性，有助于作为前期选型时的一个参考。

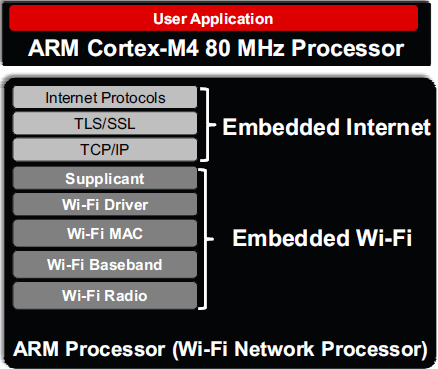

1. CC3200模块框图
从框图中可以看出，CC3200芯片内部事实上含有两个处理器，其中一个是专用Network处理器，这个所谓的Network处理器就是TI前一代产品CC3100，其本质也是一个专用ARM处理器；另外一个便是Cortex-M4处理器，用于提供外设接口。

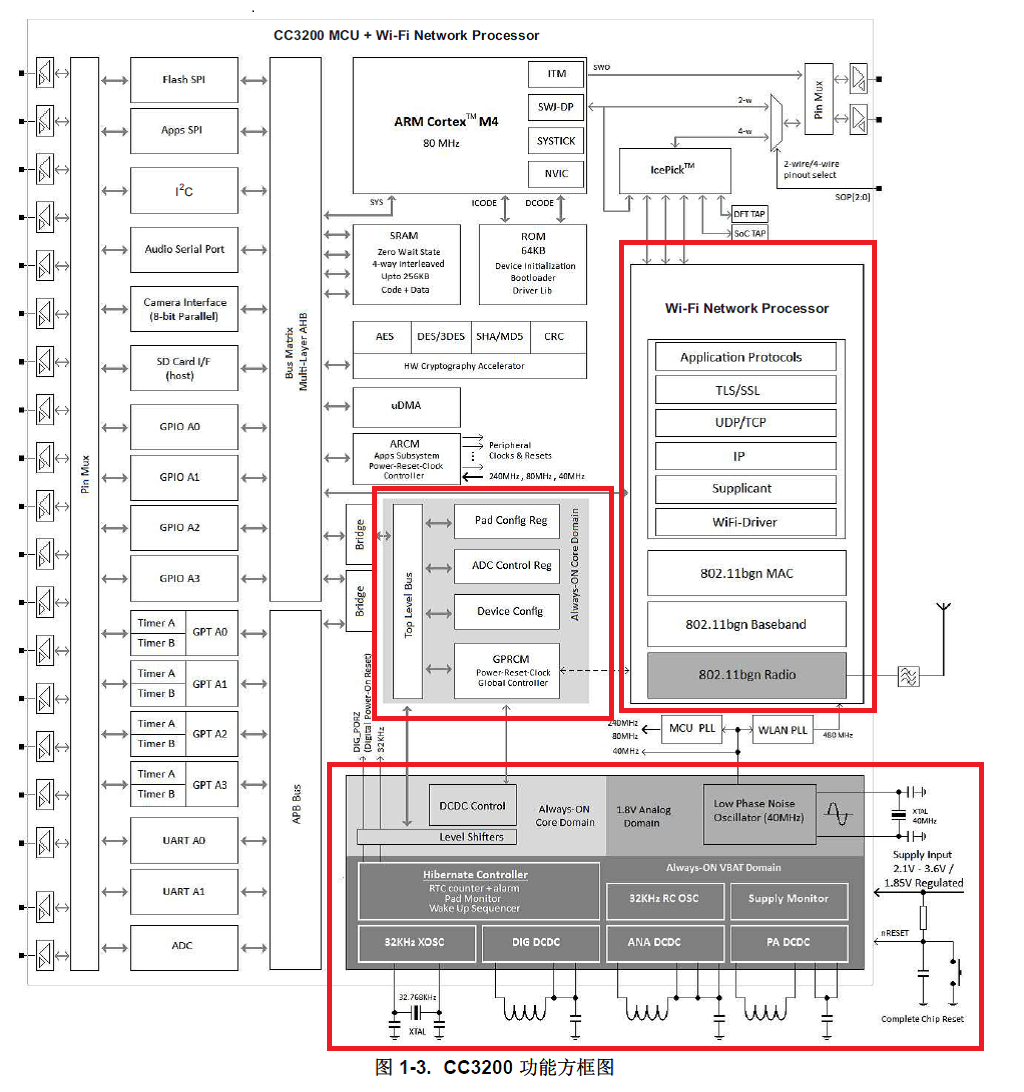

2. CC3200的功能框图
另一个非常重要的便是CC3200的功能框图。之所以说这个图重要，是因为图中可以清楚地看到CC3200工作的模式流程，而且对于硬件电路设计起到了很好的参考作用，比如：右下方的时钟源部分，可以看到在下载程序时必须提供外部的32K的时钟源作为Digital Power-On Reset功能。
3. 管脚设计
在资料中可以看到，CC3200中的大多数管脚都是有复用功能的，从功能的复用这点，也可以看出TI布局CC3200芯片是在考虑一个更广泛的应用。个人在此处强烈建议在设计复用功能时，使用TI提供的TI Pin Mux Tool工具，后面 CC3200资源深入讲解时，也都是基于这个工具。
4. CC3200内部组成图
看完芯片硬件部分的介绍，现在来看从软件的角度如何去理解。下图是CC3200的软件组件图，可以看出，Network Processor内部已经内化了TCP，DHCP等功能，这些功能对于网络编程来说非常有用，也减小了网络开发的难度。同时，M4内核控制器固化了BootLoader，实现外部Flash的存储和启动；除此之外，TI开放了外部设备控制库，SimpleLink以及RTOS等开发组件，大大缩短了产品的开发周期。
5. 博主说：
有时开发一个产品最重要的并不是你是否实现了某个功能，而是你是否真正理解了这个功能。有时，错误的代码也可以产生正确的结果，但那是极不稳定的，所以，严谨才是开发产品的真正核心。
