1. 485简介

485（一般称作RS485/EIA-485）是隶属于OSI模型物理层的电气特性规定为2线，半双工，多点通信的标准。它的电气特性和RS-232大不一样。用缆线两端的电压差值来表示传递信号。RS485仅仅规定了接受端和发送端的电气特性。它没有规定或推荐任何数据协议。

2. RS485特点

（1）RS485通信采用差分信号传输，以A、B的电压差表示数据的“0”和“1”；其中，VA­-VB≥+200mV表示逻辑“1”；VA­-VB≤-200mV表示逻辑“0”。

（2）传输速率高。10米时，RS485的数据最高传输速率可达35Mbps，在1200m时，传输速率可达100Kbps；

（3）抗干扰能力强。RS485接口是采用平衡驱动器和差分接收器的组合，抗共模干扰能力增强，即抗噪声干扰性好。

（4）传输距离远，支持节点多。RS485总线最长可以传输1200m以上（速率≤100Kbps）一般最大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，最大的可以支持到400个节点。

3. RS485连接方式

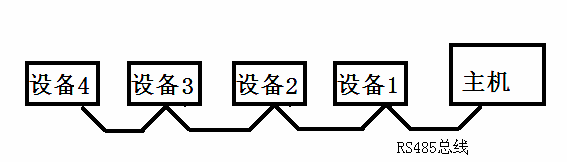

RS485推荐使用在点对点、线型、总线型网络中，不能是星型，环型网络。理想情况下RS485需要2个匹配电阻，其阻值要求等于传输电缆的特性阻抗（一般为120Ω）。

若没有特性阻抗的话，当所有的设备处于空闲状态时，由于A、B都没有输出，此时A、B之间的点压差处于一个不确定的值，可能导致错误数据。一般添加匹配电阻时，选择在起止位置加入，也就是主机和设备4上各添加一个120Ω的匹配电阻。

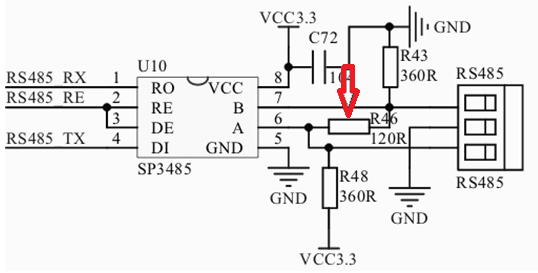

添加配置方法如下:

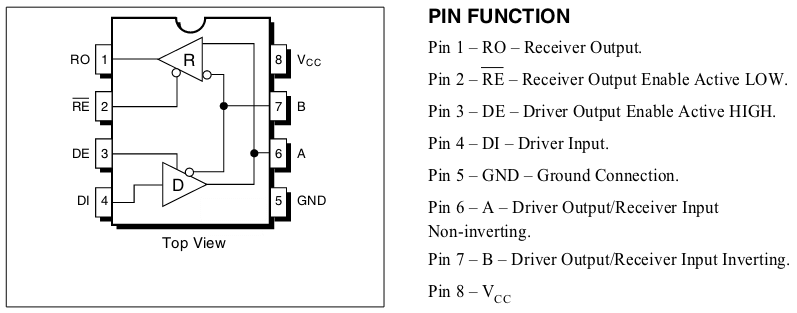

4. RS485控制（SP3485为例）

一般应用中，将Pin2 和Pin3连接在一起，使用控制器的一个管脚进行收发状态控制。由于RS485为半双工收发器，因此当需要发送数据时，需先设置Pin3(DE)为高电平；当需要接受数据时，需先设置Pin3(DE)为低电平。

5. 例程

设备空闲状态下，默认处于接收模式，如果要发送数据，则需要在发送前设置为发送模式，且在发送完成后，恢复接收模式。

（1）RS485发送数据：

//RS485发送len个字节.
//buf:发送区首地址
//len:发送的字节数(为了和本代码的接收匹配,这里建议不要超过64个字节)
void RS485_Send_Data(u8 *buf,u8 len)
{
    u8 t;
    RS485_TX_EN=1;       //设置为发送模式
     for(t=0;t<len;t++)      //循环发送数据
    {
       while(USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);
       USART_SendData(USART2,buf[t]);
    }

    while(USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);
    RS485_RX_CNT=0;
    RS485_TX_EN=0;              //设置为接收模式
}

（2）RS485接收数据

//RS485查询接收到的数据
//buf:接收缓存首地址
//len:读到的数据长度
void RS485_Receive_Data(u8 *buf,u8 *len)
{
    u8 rxlen=RS485_RX_CNT;
    u8 i=0;
    *len=0;         //默认为0
    delay_ms(10);     //等待10ms,连续超过10ms没有接收到一个数据,则认为接收结束
    if(rxlen==RS485_RX_CNT&&rxlen)//接收到了数据,且接收完成了
    {
       for(i=0;i<rxlen;i++)
       {
           buf[i]=RS485_RX_BUF[i];
       }
       *len=RS485_RX_CNT;   //记录本次数据长度
       RS485_RX_CNT=0;      //清零
    }
}

5. 调试记录

在实际使用中，有时出现RS485传输数据乱码的状况；此时，强烈建议先检查硬件电路，确认RX、TX接收端的匹配电路是否一致？
