ARM9基础—TQ2440基本功能操作(1)
本文介绍TQ2440基本功能,包括:程序下载、开机启动脚本、网络IP信息配置、X/Y/Zmodem使用等。
1. 镜像下载
(1)安装下载工具
在windows平台下,安装EmbedSkyDownLoadTool_V1.3.3.exe下载工具。
(2)安装驱动
开发板USB口连接到电脑端,确保拨码开关拨到“NOR Flash”选项;开机启动后,在设备管理器中,安装对应的驱动。
(3) uboot选项

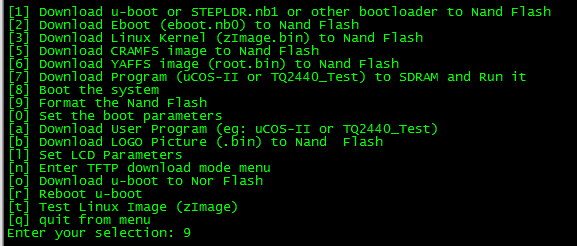

将DP9串口通过USB转串口线连接到电脑端,配置好串口参数后,可看到屏幕打印输出的uboot内容,如下:
(4)下载配置

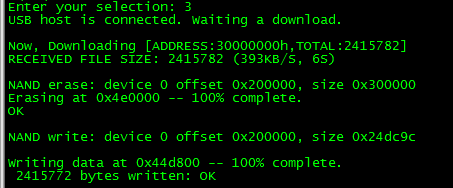

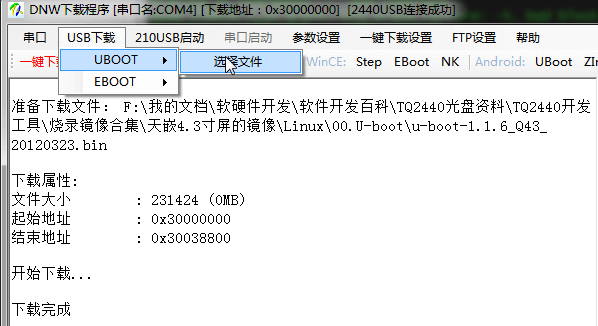

选择步骤3中uboot的相关选项,并打开DNW软件进行操作,如:下载ZImage到nand flash中。
2. 开机启动脚本

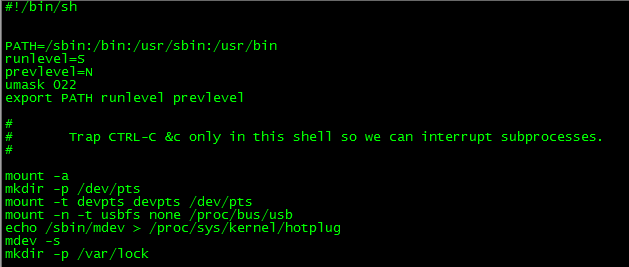

实际应用中,有时需要在系统启动后能自动运行各种程序。此时,可通过编辑rcS文件,将对应的脚本添加进来。操作命令如下:
vi /etc/init.d/rcS
3. 网络配置
(1)IP信息配置
若需配置开发板IP地址、网关和MAC等信息,可修改如下文件:
vi /etc/net.conf
(2)配置上网类型
vi /etc/nettype.conf
当 CDMAUSE = 1,表示使用GPRS/CDMA拨号上网;
当 NETTYPE = 1,表示使用有线网络,DM9000上网;
当 NETTYPE = 2,表示使用无线网络,无线网卡上网;
(3)配置DNS信息
vi /etc/resolv.conf
4. X/Y/Zmodem使用
Zmodem协议是针对modem的一种错误校验协议。利用Zmodem协议,可在modem上发送512字节的数据块。若某个数据块发生错误,接受端会发送“否认”应答,因此,数据块就会被重传。
实际应用中,不仅可利用此功能将文件上传给开发板;而且,也可将开发板中的文件下载到主机中,本例程使用SecureCRT软件进行演示。
(1)配置SecureCRT

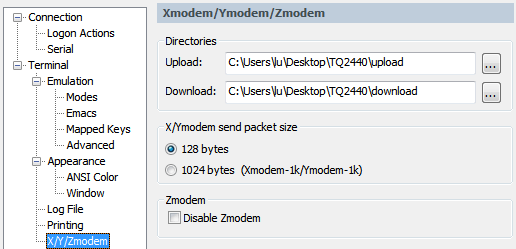

配置SecureCRT中的串口信息,确保和开发板能正常通讯。选择 Option -> Session Options ,在弹出的窗口中进行对应配置,如下:
(2)文件上传到开发板
终端中输入命令: rz ,再选择文件。
(3)文件下载到本地目录

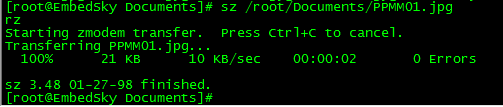

终端中输入命令: sz filename
