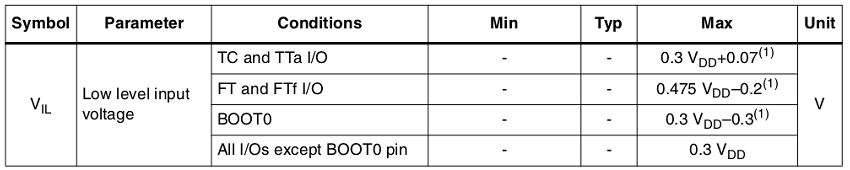

尽管STM32官方手册对于芯片的高低电平阈值计算已经有了如下公式：

但是，在实际应用中，当某些芯片的供电电平刚好接近阈值高电平时，比如：某温湿度传感器供电是1.8V，且通过IIC接口和STM32芯片通讯。此时，就需要我们考虑一个问题，应用中必须使用电平转换芯片，还是也可直连兼容？

基于以上问题，笔者做了一个实验：

用STM32F103ZET6的DAC输出0~3.3V连续变化的电平信号，并用杜邦线将输出信号连接到芯片的某个GPIO上，通过串口输出DAC的电平值以及对应的GPIO上的高低电平信息。

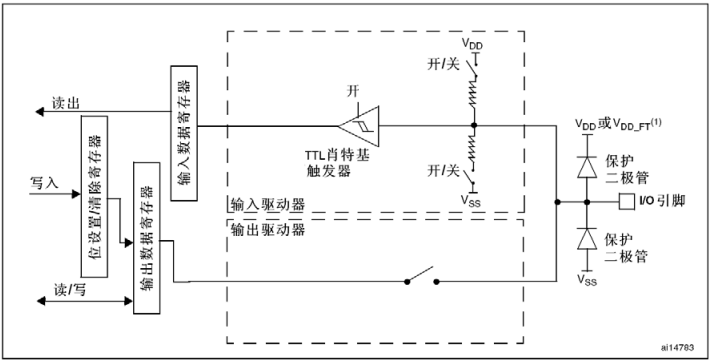

1. STM32的三种输入模式

将GPIO的管脚模式分别配置为：输入浮空、输入上拉、输入下拉三种模式进行实验。

2. 实验流程如下

2.1 工作模式设为输入悬浮

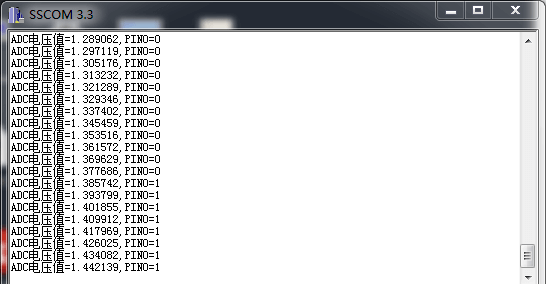

（1） 电平从0V递增到3.3V

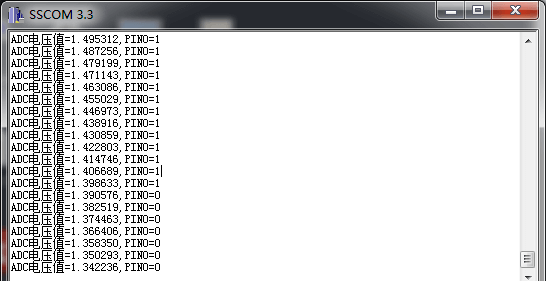

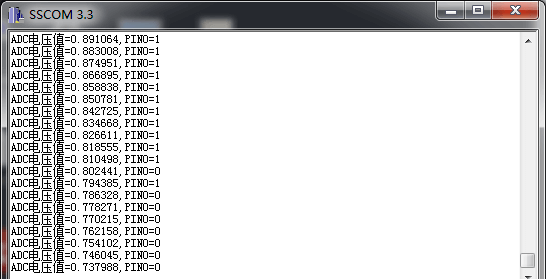

（2） 电平从3.3V递减到0V

2. 2 工作模式设为输入上拉

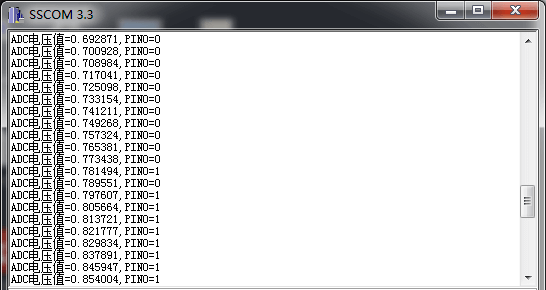

（1）电平从0V递增到3.3V

（2）电平从3.3V递减到0V

2.3 工作模式设为输入下拉

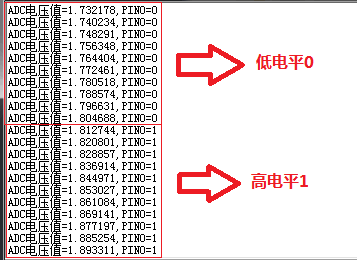

（1）电平从0V递增到3.3V

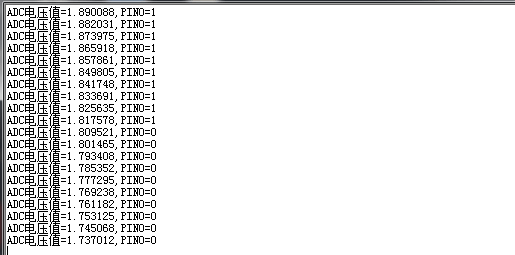

（2）电平从3.3V递减到0V

实验可知，实际应用中将若将管脚模式设为浮空或上拉时，可以正确识别1.8V高低电平信号。
