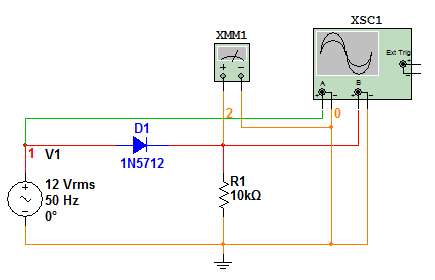

v:* {behavior:url(#default#VML);} o:* {behavior:url(#default#VML);} w:* {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} 利用二极管的单向导通性（在交流电正半周时二极管导通，负半周时截至），原理图：

仿真图如下：

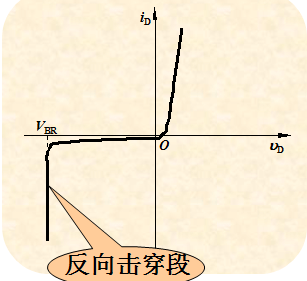

单二极管整流来说，电路整流的效果是令人不满意的，如上图来说，R1两端的电压，最终一般只达到0.45*V1；同时，由二极管的特性曲线：

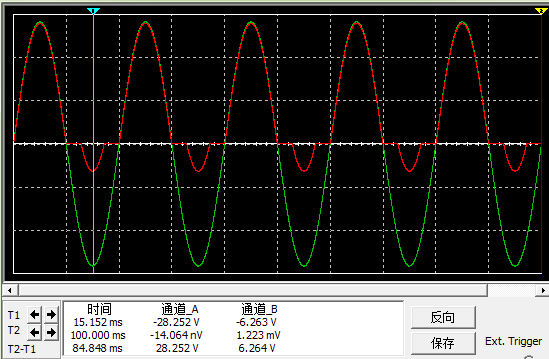

可以看出，二极管用于整流对输入电压有一定的限制，对于图中仿真使用的1N5712二极管来说，在增大输入电压为20V左右时，其图如下：

所以，对于利用二极管的整流电路来说，一定要注意输入电压幅值。
