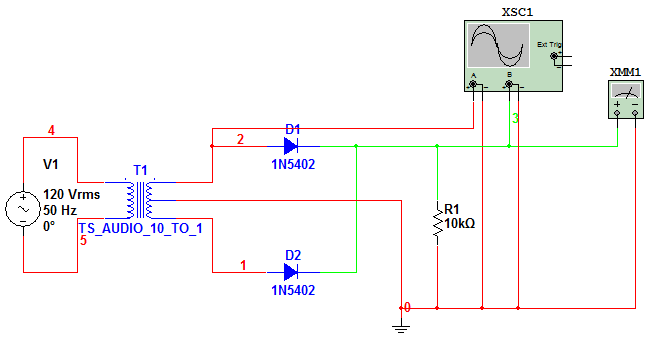

v:* {behavior:url(#default#VML);} o:* {behavior:url(#default#VML);} w:* {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);}电路原理图：

仿真效果如下：

我们可以对比“半波整流电路”，此电路中，我们可以看到几处改进的地方：

1. 负载输出电压可以达到半波整流负载输出的一倍，即：0.9Vo

2. 变压器采用中心抽头的两个圈数相同的次级线圈，使二极管上所加的电压只需“半波”电压的一半，有效提高了电源输入电压。
