双向3.3V转1.8V电压转换芯片
admin 于 2017年12月18日 发表在 嵌入式开发笔记

之前介绍过STM32的GPIO电平阈值的实验《STM32F103高低电平的阈值实验》,但实际应用中,为了保证芯片间电平的稳定性,常常会使用电平转换芯片。

一个应用案例:

通过基于Cortex M0+方案的Atmel SAMD20系列芯片驱动SHTC1温湿度传感器。由于SAMD20芯片采用3.3V供电,与SHTC1采用1.8V电压供电不匹配,因此电路设计中采用了TI的一款电平转换芯片sn74lvc2t45。

1. 实际应用

2. 电平转换芯片sn74lvc2t45官网

(1)芯片特性

  完全可配置的双通道设计,允许每个端口工作在 1.65V - 5.5V。

  最大数据速率:

     - 420 Mbps (3.3V to 5V Translation)

     - 210 Mbps (Translate to 3.3 V)

     - 140 Mbps (Translate to 2.5 V)

     - 75 Mbps (Translate to 1.8 V)

(2)sn74lvc2t45管脚分布

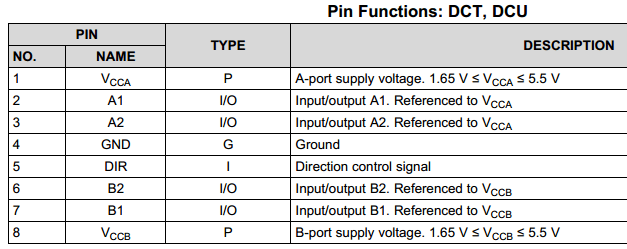

(3)管脚功能介绍

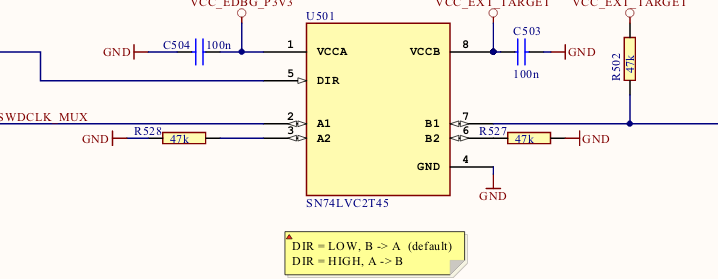

3. sn74lvc2t45电路原理图举例

当 DIR 为高,A->B ;当 DIR 管脚为低,B->A。

实际应用中,若需要同时兼备“输入输出”,则可通过软件控制 DIR 高低切换来实现。
